固定管板式换热器

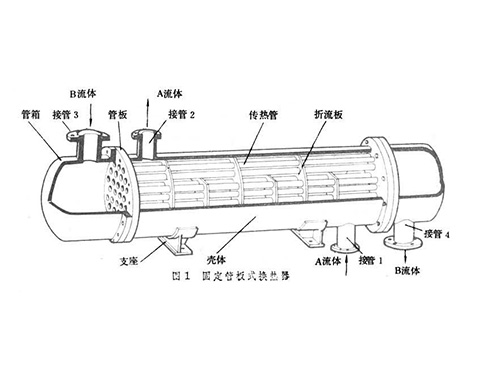

固定管板式换热器由管箱、壳体、管板、管子等零部件组成，其结构较紧凑，排管较多，在相同直径下面积较大，制造较简单。

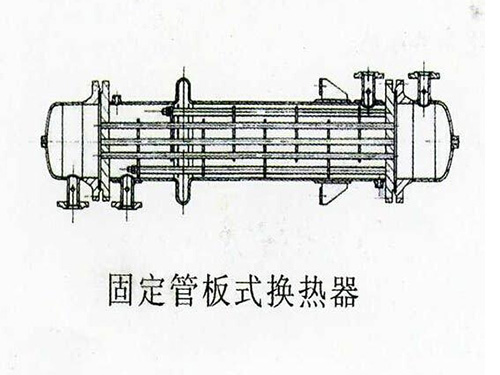

固定管板式换热器的结构特点是在壳体中设置有管束，管束两端用焊接或胀接的方法将管子固定在管板上，两端管板直接和壳体焊接在一起，壳程的进出口管直接焊在壳体上，管板外圆周和封头法兰用螺栓紧固，管程的进出口管直接和封头焊在一起，管束内根据换热管的长度设置了若干块折流板。这种换热器管程可以用隔板分成任何程数。

固定管板式换热器结构简单，制造成本低，管程清洗方便，管程可以分成多程，壳程也可以分成双程，规格范围广，故在工程上广泛应用。壳程清洗困难，对于较脏或有腐蚀性的介质不宜采用。当膨胀之差较大时，可在壳体上设置膨胀节，以减少因管、壳程温差而产生的热应力。

固定管板式换热器的特点是：

1、旁路渗流较小；

2、锻件使用较少，造价低；

3、无内漏；

4、传热面积比浮头式换热器大20%～30%。

固定管板式换热器的机械设计除了最关键的换热板片以外，还有两块墙板，我们称为框架板和压力板，框架板为外侧不可活动的墙板，压力板为换热板片另一侧的可用拉杆螺栓调整位置的墙板；数根拉杆螺栓，用来加紧框架板和压力板；立柱；上下导杆，连接在框架板和立柱之间，用来支撑并给压力板和换热半片导向；框架板和立柱上可安装底脚底脚，用于固定机器。除此以外，还可以有法兰，过滤器，温度计和压力计等一系列附件。
